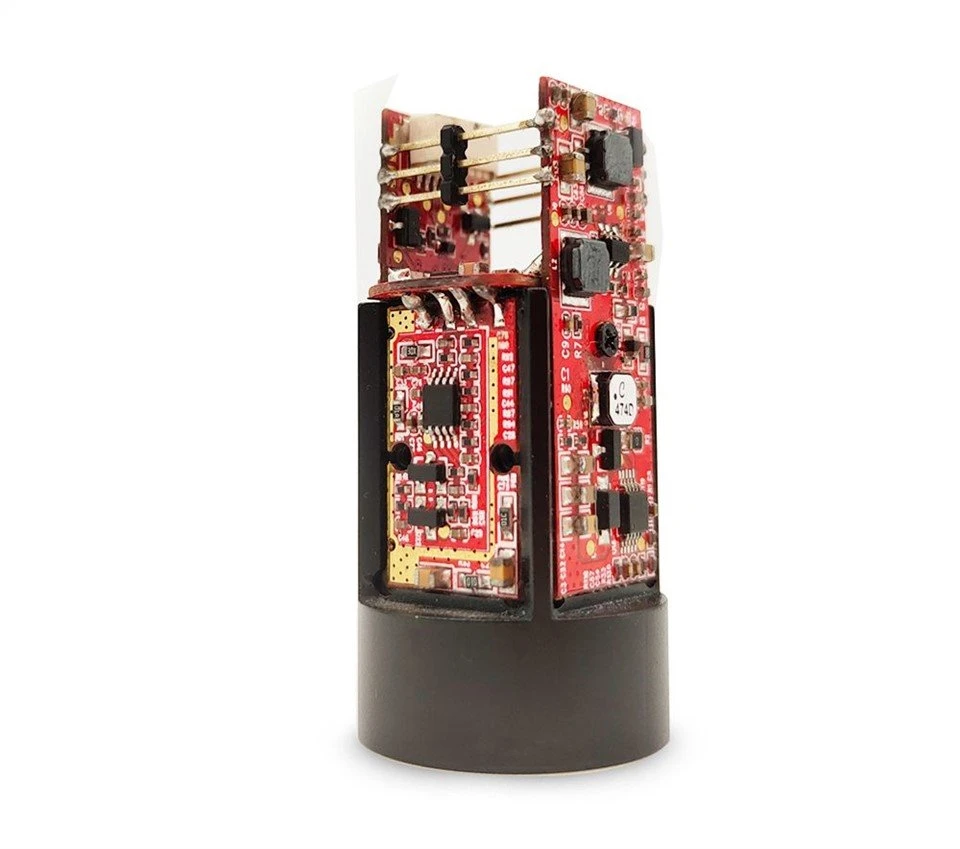

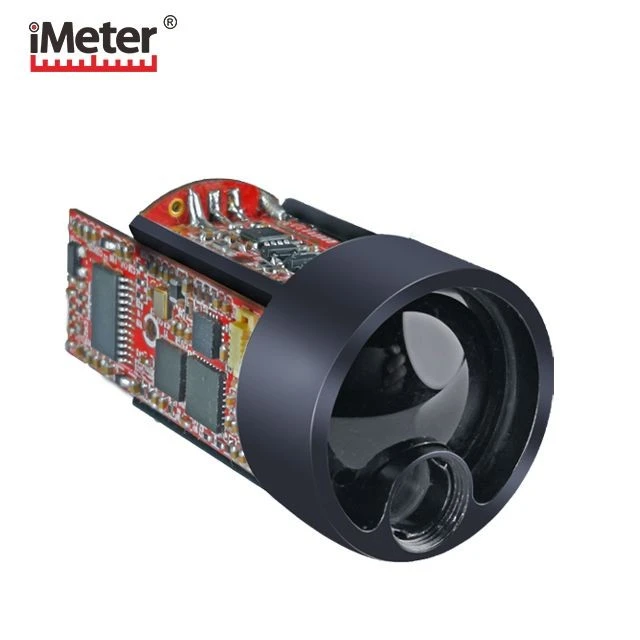

Малый лазерный дальномер OEM модуль
Ассортиментная способность изделия определяется при следующих условиях:
1) Цель измерения с умеренной реактивностью, такой как стены здания.
2) Измеряемый объект вертикальный с направлением лазерного излучения.
3) Погодные условия солнечные, но не прямые солнечные.
Примечание: Чтобы получить лучшее измерение, рекомендуется монтировать изделие на штатив при нацеливании на удаленные объекты, чтобы уменьшить дрожь машины при измерении.
Технические индикаторы | Параметр производительности | Параметр производительности |
Технические индикаторы функции D | Технические индикаторы функции H/AH/V | |
Область применения | Дрон/ Безопасность/ Подметально-уборочная машина/ Обнаружение трафика | Одноцилиндровый/двухцилиндровый |
Эмиссионная апертура | 6мм | 6мм |
Приемная диафрагма | 17мм(75%) | 17мм(75%) |
Дальность стрельбы (здания) | 0,15 м ~ 10/20/30/100/200 м | 5м ~ 600/1200/1500/3000м |
Точность определения дальности (построение) | ±3см | <400m ±1m;="">400м ±0.4% |
Диапазон частот | 10 кГц/50кГц/100кГц | < 600m="" 10hz,="">600м 2Гц |
Выделительный шрифт | - | OLED/LCD |
Тип лазера | 905нм | 905нм |
Напряжение питания | 3,3 ~ 5 В | 3,3 ~ 5 В |
Коммуникационный интерфейс | Стандарт как TTL (другие изготовленные на заказ) | Стандарт как TTL (другие изготовленные на заказ) |
вес | около20±1 | около20±10 |
водонепроницаемый уровень | Класс защиты IP67 | Класс защиты IP67 |
Ударопрочность | 800 Гбит/мс (10 раз/с) | 800 Гбит/мс (10 раз/с) |

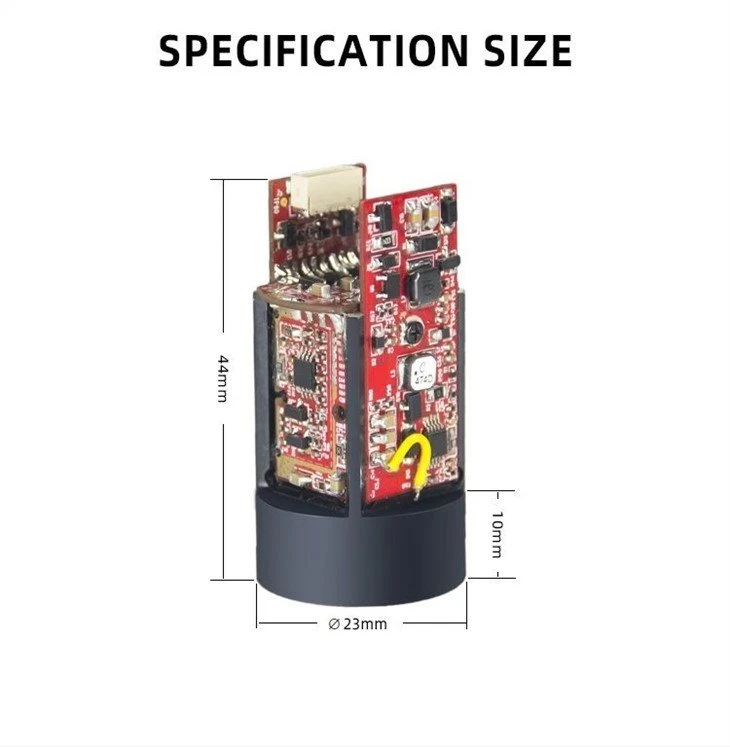

размер | ¢23 x44мм | ¢23 x44мм |
Рабочая температура | -20°C ~ 50 °C | -20°C ~ 50 °C |
Скорость | 9600/ 115200/ 230400 (опционально) | 9600/115200бит/с |
Потери электроэнергии | 0,8 Вт (режим ожидания), 1 Вт (измерение) | 0,8 Вт (режим ожидания), 1 Вт (измерение) |
Дальномерный модуль может быстро и точно обеспечить измерение расстояния для главной системы управления;

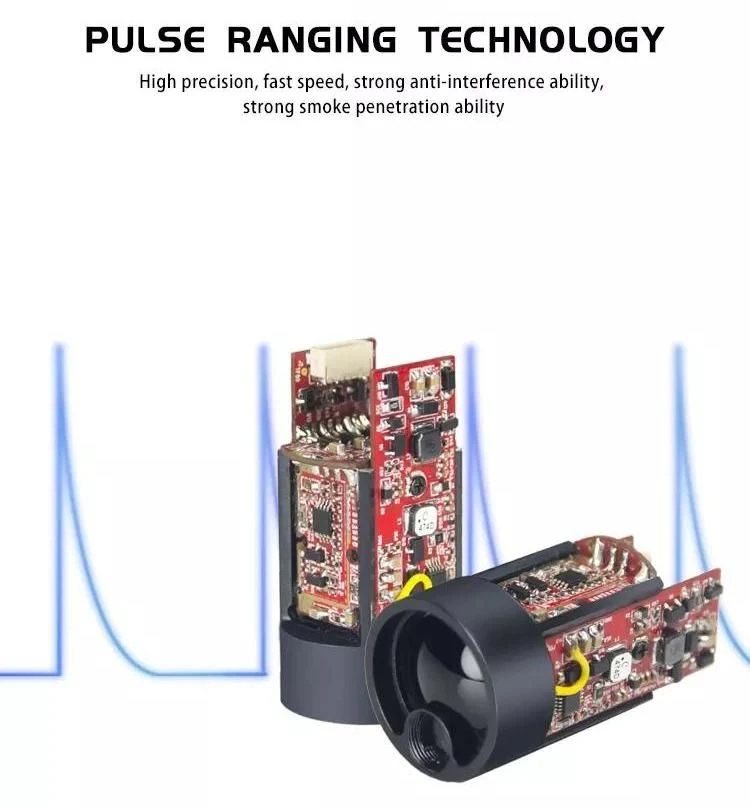

Этот модуль использует полупроводниковый лазер 905 нм, разрешение диапазона составляет 0,1 м. Точность дальности составляет 1 м, а самый дальний диапазон измерения - 2 км; с интерфейсом TTL (может напрямую взаимодействовать с MCU), также может взаимодействовать с последовательным портом RS232 через адаптер (требуется кабель передачи данных); также обеспечить верхнее компьютерное тестовое программное обеспечение, набор инструкций протокола связи, удобный для вторичной разработки заказчика, построить собственную систему измерения дальности; это высокая интеграция, низкое энергопотребление, легкий датчик диапазона веса.

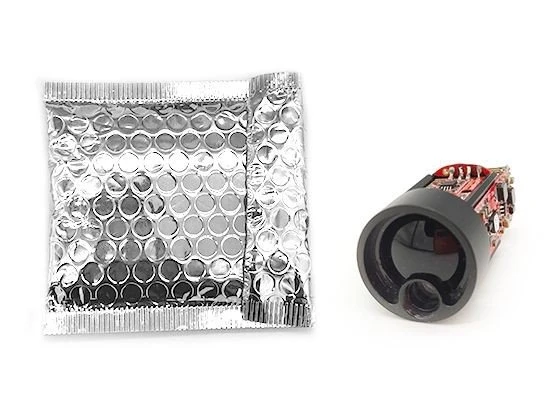

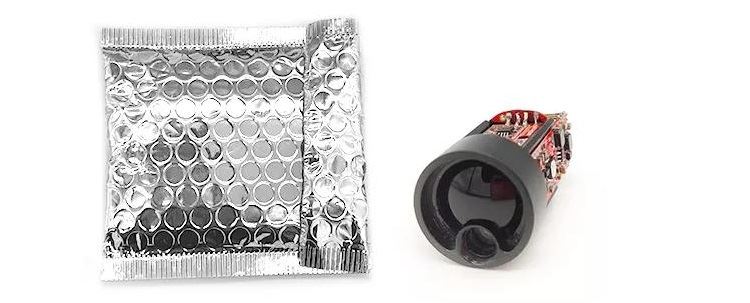

Об упаковке:
* Антистатический пластиковый пакет *1
* Поддержка индивидуальной упаковки
* Если вам нужно отправить навалом, мы предоставляем ударопрочные экологически чистые гофрированные коробки.
Соображения по измерению
Факторы, влияющие на возможность определения дальности
1) Отражательная способность цели: Вообще говоря, чем выше отражательная способность объекта, тем лучше способность к ранжированию. Например, для объекта с умеренной отражательной способностью target диапазон измерения составляет 600M, и он может достигать 800M для объекта с высокой отражательной способностью Target, но может быть только 300M для объекта с низкой отражательной способностью Target. О дальностной способности других объектов можно сделать тот же вывод. (Может быть невозможно измерить цель, которая вряд ли может создать диффузное отражение, такое как поверхность воды.)
2) Форма цели: когда цель слишком мала или неравномерна, возможности дальности и дальность, соответствующая скорости, уменьшатся.
3) Угол измерения: Способность к дальности будет лучше, если измеряемый объект будет вертикальным с направлением лазерного излучения, чем выше скорость дальности отклика, напротив, способность к дальности и скорость отклика будут уменьшены; Возможно, что диапазон измерения не может соответствовать дальности, указанной в руководстве, в некоторых экстремальных условиях.
4) Фактор окружающей среды: факторы окружающей среды, включая интенсивность солнечного света, концентрацию водяного пара в воздухе и взвешенных частиц, отклонение от угла солнечного света и т. Д. (такие как дождь, туман, снег, туман, дымка и т. Д.)
